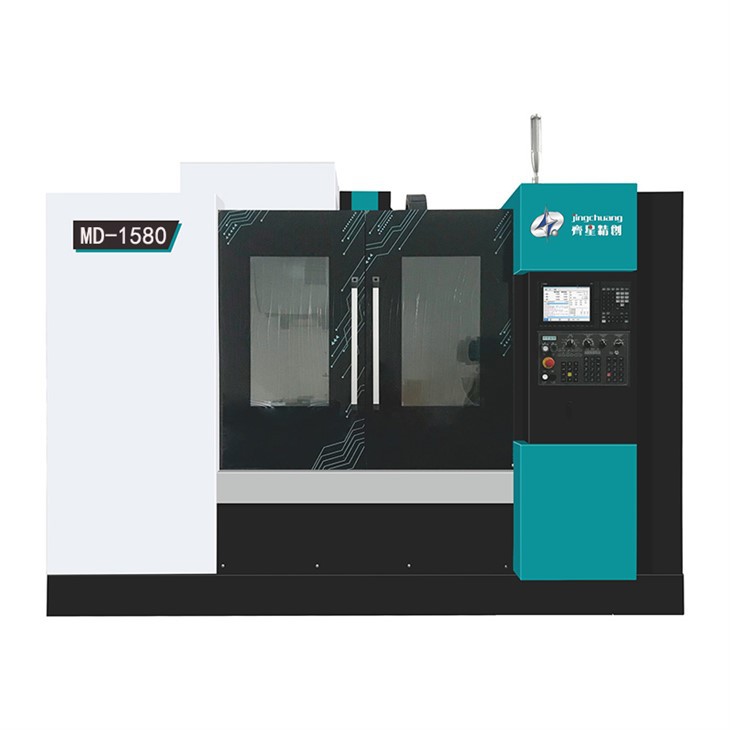

Tuotteen esittely
CNC-pystyjyrsinkeskus on erittäin{0}}tarkkuustyöstökone, jota käytetään metallin tai ei--metallisten materiaalien jyrsintään. Se soveltuu muottien valmistukseen, mekaanisten osien koneistukseen ja tarkkuustyökappaleiden koneistukseen.
Tekniset tiedot
|
Koneen tyyppi(cnc pystysuora jyrsinkeskus) |
yksikkö |
MD-1580 |
|
|
Matka |
|||
|
X-akselin liike |
mm |
1500 |
|
|
Y-akselin liike |
mm |
800 |
|
|
Z-akselin liike |
mm |
700 |
|
|
Etäisyys karan nokasta pöytään |
mm |
150-850 |
|
|
Etäisyys karan keskustasta pilariin |
mm |
862 |
|
|
Työpöytä |
|||
|
Pöytäalue |
mm |
1600*800 |
|
|
T-Paikka (määrä*koko*väli) |
mm |
22*7*110 |
|
|
Työpöydän enimmäiskuorma |
kg |
1500 |
|
|
Pääakseli |
|||
|
Karan teho (jatkuva/30min luokitus) |
Kw |
15/18.5 |
|
|
Karan nopeus |
Hihnan tyyppi |
rpm |
8000/10000 |
|
Karan ulostulomomentti |
nm |
71.6/118 |
|
|
Karan kartioreikä |
- |
BT50-φ190 standardi tai BT50-φ155 |
|
|
Syötä |
|||
|
Leikkaussyöttönopeus |
mm/min |
1:10000 |
|
|
Nopea syöttönopeus |
m/min |
X/Y: 20 Z:12 |
|
|
X/Y/Z syöttömoottori |
Teho (kw) |
Kw |
X:3 Y:3 Z:3 tai X:4,5 Y:4,5 Z:4,5 |
|
Tarkkuus |
|||
|
Paikannustarkkuus |
Katso ISO230-2 |
mm |
±0,004/300, ±0,008/ täysi isku |
|
Toistotarkkuus |
Katso ISO230-2 |
mm |
±0.0028 |
|
Automaattinen työkalun vaihto |
|||
|
Työkalujen säilytyskapasiteetti |
Pystytyökalun vaihto |
kpl |
24/30 (opt.) |
|
Työkalun enimmäispaino |
kg |
15/20 |
|
|
Automaattinen työkalun vaihtotyökalun koko (täysi työkalu / tyhjä työkalu) |
mm |
φ110/ φ200(φ250) |
|
|
Varren tyyppi |
- |
BT50 |
|
|
Muut |
|||
|
Sähkön kysyntä |
kva |
40 |
|
|
Barometrinen kysyntä |
kg/cm² |
6 |
|
|
Koneen paino |
kg |
11200 |
|
|
Lattia-ala (P*L*K) |
mm |
4500*2800*3200 |
|
Tuotteen ominaisuudet
Kestävä
Pystysuorassa CNC-jyrsinkoneessa on vankka valurautainen alusta, jossa on T--muotoiset vahvistusrivat, jotka varmistavat vakaan koneistuksen ja vähentävät tärinää.
Tarkkuustyöstö
Kara ja ohjauskiskot ovat CNC-tarkkuuskoneistettuja, paikannustarkkuus ±0,01 mm ja toistettavuus ±0,005 mm.
Kestävä
Koneen kara on valmistettu Cr12MoV-seosteräksestä lämpökäsittelyprosessilla, joka mahdollistaa jatkuvan työstön 8000 tuntia.
Tehokas automaattinen työkalunvaihtaja
24 työkaluvartta mahdollistavat automaattisen työkalun vaihdon, ja työkalun vaihtoaika on enintään 5 sekuntia.
Asennus
1) Asiakkaan tulee valmistaa sopiva työympäristö, asiaankuuluvat nostolaitteet, virtalähde, leikkausneste ja leikkausöljy;
2) Kone vaatii perustuksen. Asiakkaan tulee valmistella perustus etukäteen valmistajan toimittamien perustuspiirustusten mukaan ennen toimitusta.
Miksi olemme CNC-pystyjyrsinkeskuksen johtava valmistaja
Yrityksemme tarjoaa laajan valikoiman koneistuskeskuksia, mukaan lukien pysty-, portaali- ja viisi{0}}akselimalleja, jotka vastaavat erilaisiin käsittelytarpeisiin.
Tuotteitamme käytetään laajasti auto-, ilmailu-, elektroniikka-, lääketieteen, energian ja raskaan teollisuuden aloilla.
Yrityksemme tarjoaa kattavan-myynninjälkeisen palvelun, mukaan lukien asennusohjeet, käyttökoulutuksen ja huoltotuen.
Yrityksemme on saanut ISO9001-, ISO14001- ja ISO45001-sertifikaatit, jotka takaavat tuotteiden laadun ja turvallisuuden.
Usein kysytyt kysymykset
K: Mikä on CNC-pystyjyrsinkonekeskuksen toimintaperiaate?
V: CNC-pystyjyrsintäkeskus käyttää CNC-järjestelmää karan pyörimisen ja työpöydän liikkeen ohjaamiseen materiaalien tarkan jyrsinnän saavuttamiseksi.
K: Kuinka puhdistaa työstökone?
V: Puhdista ohjauskiskot ja työpöytä puhtaalla liinalla ja sopivalla määrällä voiteluöljyä, jotta metallilastut eivät kerääntyisi ja heikennät tarkkuutta.
K: Onko asennus monimutkaista?
V: Ei. Peruspiirustukset ja asennusohjeet ovat mukana. Oikean ympäristön, nostolaitteiden ja virtalähteen ansiosta asennus voi olla nopeaa.
K: Voiko sitä mukauttaa?
V: Kyllä. Räätälöintiä työkappaleen koon ja asettelun mukaan tuetaan mukautumaan erilaisiin käsittelytarpeisiin.
K: Vaatiiko CNC-pystyjyrsinkone jäähdytystä?
V: Sisäänrakennettu -kiertojäähdytysjärjestelmä jäähdyttää jatkuvasti konetta, mikä varmistaa, ettei muodonmuutoksia synny pitkäaikaisen käsittelyn aikana.
